Die E-Gitarre mit dem wechselbaren Top
Die Idee
In den klassischen Solid-Body E-Gitarren ist die Hardware und Elektronik fest verbaut. Will man die Gitarre klanglich oder optisch verändern, müssen jedes Mal die betroffenen Komponenten mühsam ausgetauscht werden. Zum Einen ist es sehr lästig, zum Anderen sehr teuer. Deshalb wollen wir mit unserem wechselbaren Top-System auch für teure Gitarren eine erschwingliche Lösung anbieten. Du kannst ganz einfach bei deiner E-Gitarre das Top austauschen und hast dadurch in Nullkommanix ein anderes Aussehen und andere Hardware.

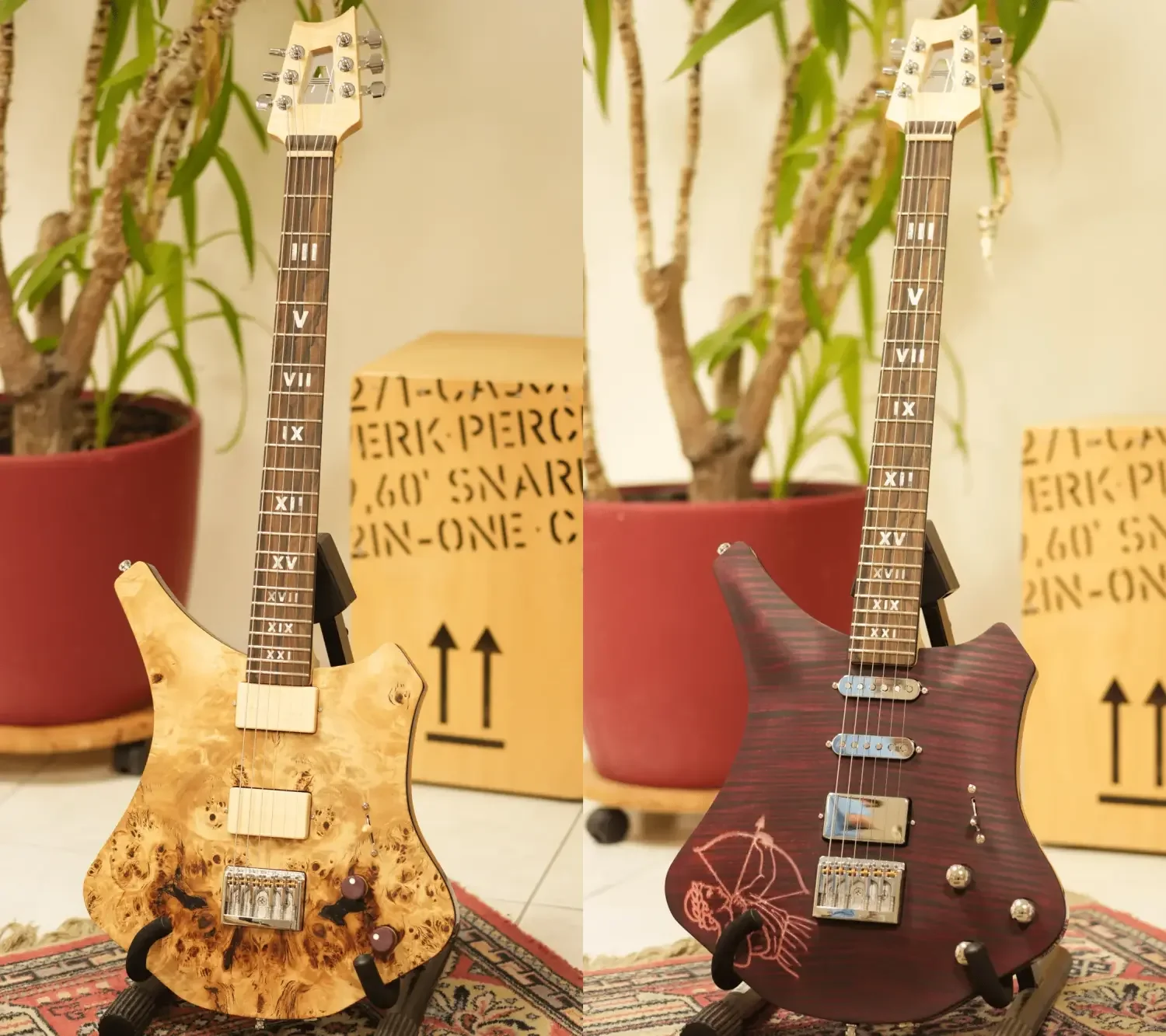

Die 2-in-1 E-Gitarre. Einfach das Top wechseln und die neue Gitarre genießen.
Die E-Gitarre könnt ihr auch im Detail in unserem zugehörigen YouTube-Video anschauen.
Wie wechselt man das Top der E-Gitarre
Als erstes schraubt man die vier Schrauben auf der Rückseite auf. Danach müssen die Saiten mit den Locking Tunern gelockert und dann komplett von den Mechaniken gelöst werden.
Ist das erledigt, kann das Top angehoben werden.
Beim Anheben muss zuerst die Kabelverbindung zwischen der Klinkenbuchse und dem E-Fach gelöst werden. Da der Steg fest verbaut, werden die Saiten durch die Stegaussparung geführt.
Rechts im Bild ist der schwarze Stecker zu erkennen, mit dem das Top mit der restlichen E-Gitarre verbunden wird.
Jetzt ist das alte Top ab und das Neue kann auf der E-Gitarre befestigt werden. Dafür einfach die Schritte rückwärts durchführen. Wer geübt ist schafft das Ganze in unter 5 Minuten.
Die zwei E-Gitarrentops im Vergleich
Gemeinsamkeiten der beiden Tops

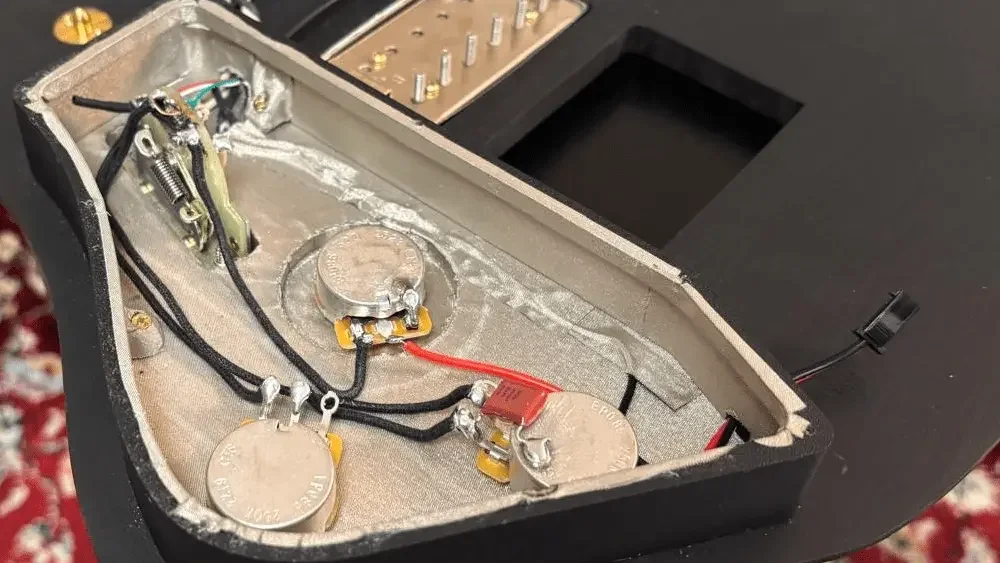

Die Oberflächenwölbung wie auch die Dicke der beiden Tops ist in diesem Fall gleich. Damit das Top auf den E-Gitarrenkorpus passt und die Kontur außen bündig abschließt, haben wir zwei Scheibendübel zur Ausrichtung eingebaut. Den eigentlichen Halt geben die 4 Befestigungsschrauben, für die ein passender Gewindeeinsatz in den Tops ist. Die Gehäuse der E-Fächer sind ebenfalls identisch.

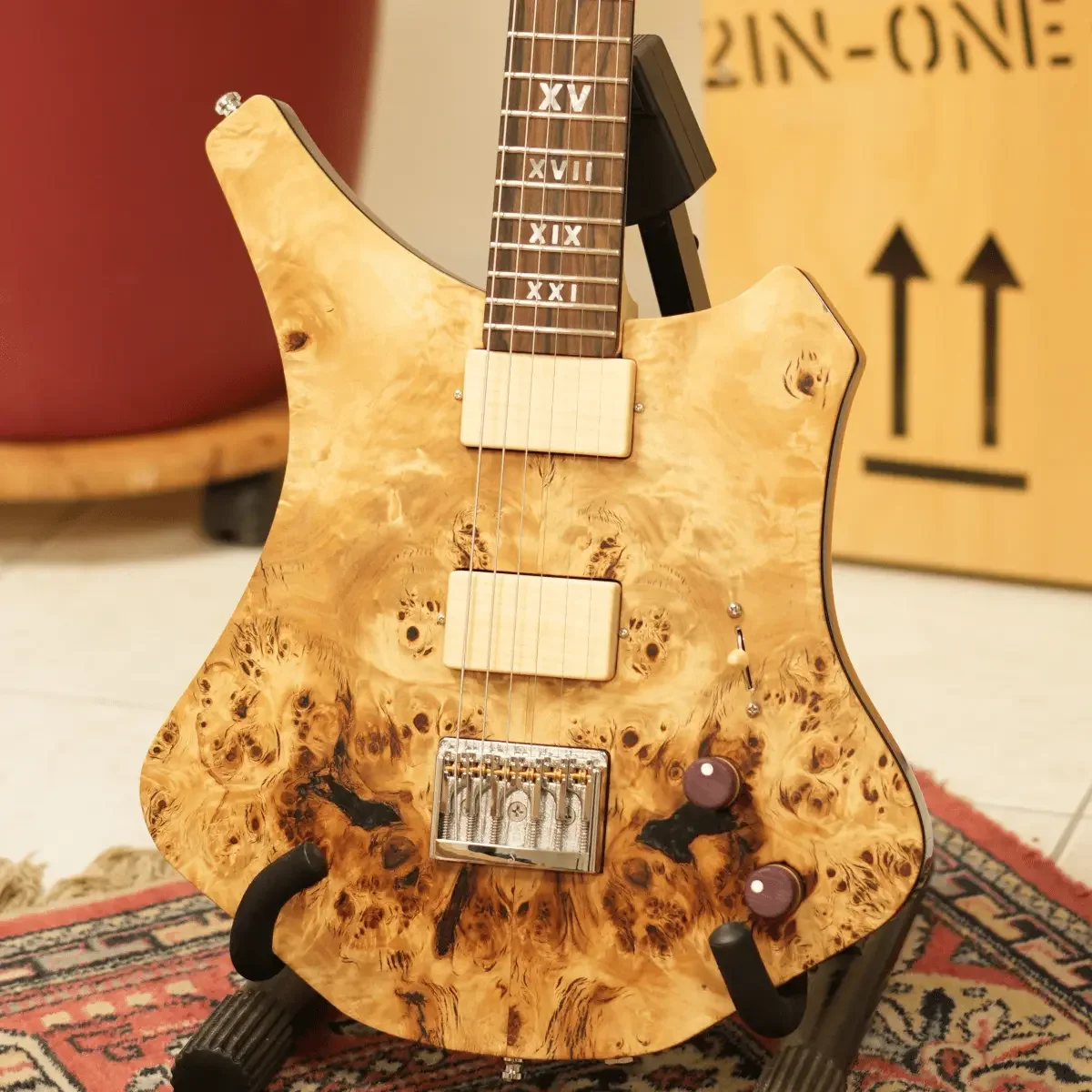

Das Top in Holzoptik
Das Top besteht aus bookmatched Pappelholz mit einer wunderschönen Maserung. Einzelne poröse und hohle Stellen haben wir mit schwarzem Epoxidharz ausgegossen, welches anschließend poliert wurde. Wie der Name schon sagt, ist die Hardware komplett in einer Holzoptik gehalten. So haben wir die Tonabnehmerabdeckungen mit einer Wandstärke von nur 1,5 mm aus Ahorn gefräst. Die Potentiometerabdeckungen bestehen aus den Holzarten Zirikotè, Ahorn und Amaranth - auch bekannt als Purple Heart. Die Hölzer sind übereinander geleimt und mit der CNC in Form gebracht. Damit die Stellung der Potis ersichtlich wird, haben wir auf der Oberseite noch einen Punkt aus Perlmutt eingelassen. Mit dem Lautstärkepotentiometer und dem Tonepotentiometer können die beiden selbstgewickelten Humbucker eingestellt werden. Mit dem 3-Weg-Kippschalter kann zudem ausgewählt werden, ob jeweils einer oder beide Tonabnehmer aktiv geschalten sind.

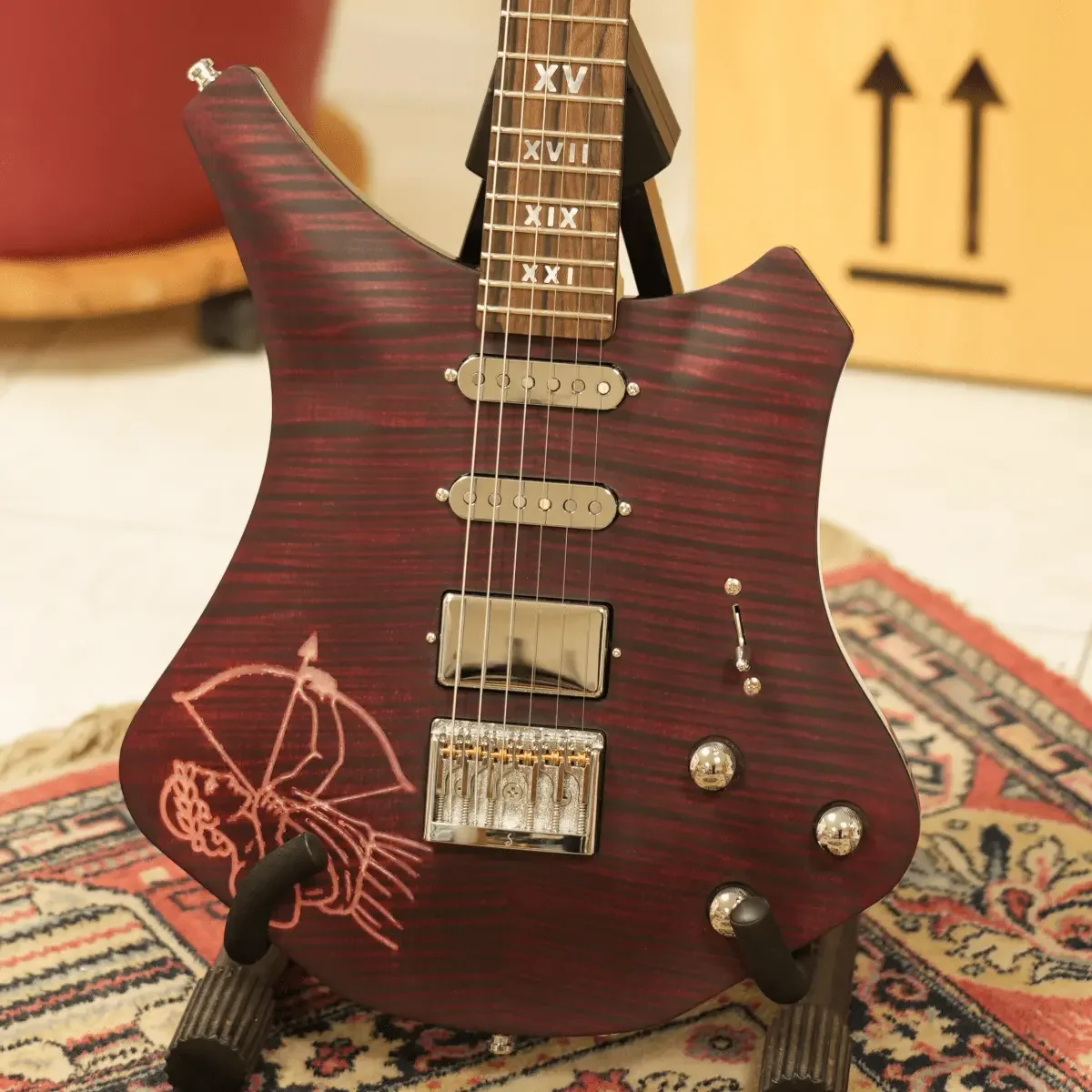

Das Lila Top mit Apollon Inlay
Das lila gebeizte Riegelahorn steht im starken Kontrast zum Pappeltop. Hier sticht nicht die Maserung hervor, sondern vor allem das Bogenschützeninlay des Gottes Apollon. Das Inlay haben wir in ca. 5 Stunden mithilfe von verschiedenen Fräsern mit der CNC-Fräse gefräst, bevor wir es dann mit Epoxidharz ausgegossen haben. Die Schwierigkeit besteht hier nicht nur in den filigranen Details, sondern auch in der gewölbten Oberfläche des Tops, in welche die kleineren und kürzeren Fräser nicht so leicht kommen. Die Hardware ist in Chromoptik gehalten und ergänzt sich hervorragend mit der lila Oberfläche. Daneben ist das Top mit zwei Singlecoils vorne, und einem Humbucker hinten ausgestattet. Auch die wurden mit unserer Tonabnehmerwickelmaschine selbst hergestellt. Mit dem verbauten 5-Weg-Kippschalter kann zwischen den Tonabnehmern gewechselt werden. So ist in der vordersten Schaltstellung nur der Hals Tonabnehmer aktiv, in der zweiten beide Singecoils, in der dritten Stellung der mittlere Tonabnehmer, in der vierten Stellung der mittlere Singlecoil und der Humbucker, in der hintersten Schaltstellung nur der Humbucker aktiv. Zusätzlich wurde ein Lautstärkepotentiometer und 2 Klangpotentiometer verbaut. Das eine Klangpotentiometer ist für die zwei Single Coils zuständig, das andere für den Humbucker. Dadurch kann der Klang noch individueller eingestellt werden.
Die restliche E-Gitarre
Der Korpus der E-Gitarre
Damit jede Kombination von Elektronik und Tonabnehmer verbaut werden kann, muss der Korpus unabhängig davon genügend Freiraum im Inneren bieten. Deshalb haben wir eine große Aussparung für sämtliche Tonabnehmervarianten gefräst. Daneben hat der Korpus auch eine Erhöhung für den fest verbauten Steg. Diesen haben wir auf dem Korpus und nicht auf dem Top montiert, da so die Intonation und Saitenlage der E-Gitarre auch nach dem Wechseln gleichbleibt. Andernfalls müsste die Gitarre nach jedem Wechseln des Tops neu eingestellt werden. Das Korpusholz ist Erle. Die Holzart ist ideal geeignet, da sie leicht, feinporig und gut zu bearbeiten ist. Den Korpus haben wir in Verdezeltmetallic lackiert. Die dunkelgrüne Metallicfarbe wurde von Porsche entwickelt und eignet sich perfekt für unseren Prototypen. Die Schwierigkeit war, eine Farbe zu wählen, die neutral gegenüber diversen Topvarianten ist und dabei immer noch gut aussieht. Ein weiteres optisches Highlight ist die Fuge zwischen Top und Korpus der E-Gitarre. Wer genauer hinschaut, sieht im inneren der Fuge ein Abalone Binding. Dadurch ergibt sich eine sowohl klare als auch edle Trennung zwischen Top und Korpus.
Der Hals der E-Gitarre
Den Hals haben wir in den Korpus ein geleimt. Er folgt zum Korpus hin der seitlichen Kontur und formt dadurch ein harmonisches Gesamtbild der beiden Einzelteile. Der Hals besteht aus Riegelahorn und hat mit der CNC ein D-Profil bekommen. Für ein angenehmes Spielgefühl haben wir den Hals mehrfach mit Danish Oil behandelt.
Der verbaute Spannstab kann von der Korpusseite aus in beide Richtungen eingestellt werden. Wenn man das Top abnimmt, ist der Zugang für den passenden Imbussschlüssel frei und der Spannstab kann gedreht werden. Dadurch ist das Einstellen der Halskrümmung sehr einfach möglich. Damit der Spannstab nicht im Hals klappert, haben wir zwei dünne Moosgummistreifen mit eingeklebt.

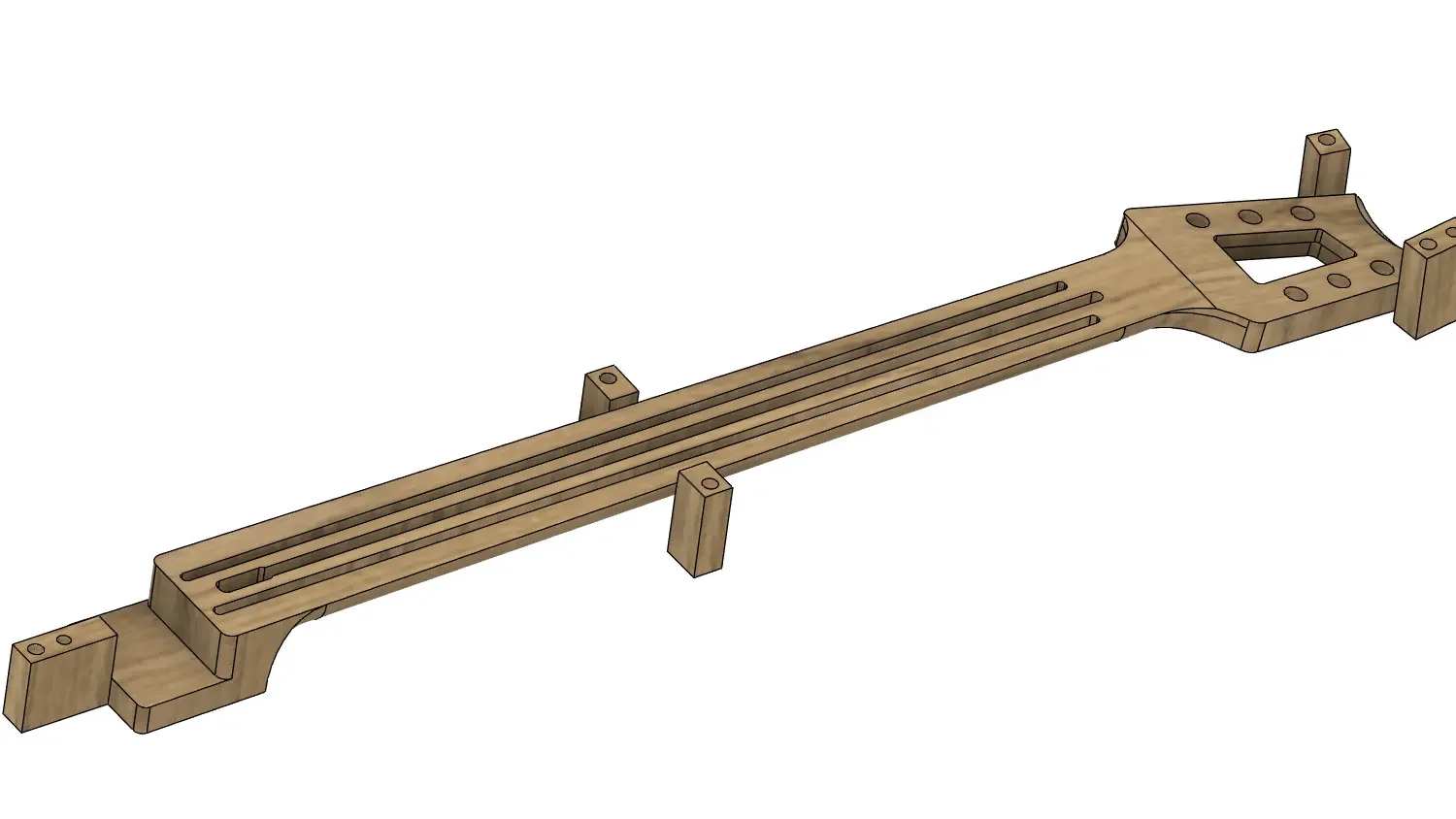

3D-Modell des Halses. Hier sind die Nuten für den Spannstab und die Carbonstangen sichtbar.
Der Kopf der E-Gitarre
Der Kopf ist mit dem Hals aus einem Stück Holz gefräst. Unsere eigene Kopfform ist von PRS inspiriert und mit einem Durchbruch in der Mitte versehen, was die Gitarre noch ein Stück einzigartiger macht. Hier befindet sich auf einem 2 mm dünnen, polierten Aluminiumplättchen unser Logo. Die Stimmmechaniken sind Locking Tuner von Schaller und passen mit ihrer Chrombeschichtung perfekt zum Logoplättchen.
Die verchromte Logoplatte im Kopf der E-Gitarre
Das Griffbrett
Das Griffbrett der E-Gitarre besteht aus Zirikotè und läuft flüssig in die Kopfschräge über. Das ist möglich, da wir Griffbrett und Hals gemeinsam fräsen. Sobald die Nut für den Spannstab gefräst wurde, wird das Griffbrettholz auf den Rohhals geklebt. Dadurch können wir den Übergang zwischen Kopf und Griffbrett wie aus einem Stück herstellen.
Der Knochensattel sitzt in einer Tasche im Griffbrett, was ihm zusätzlichen Halt gibt und gleichzeitig schöner aussieht. Damit ist er eher ein Fender-Style Sattel, allerdings mit dem Unterschied, dass der Sattel am Rand umschlossen ist. Muss der Sattel einmal gewechselt werden, verhält es sich also recht ähnlich zu einem Fender Sattel.

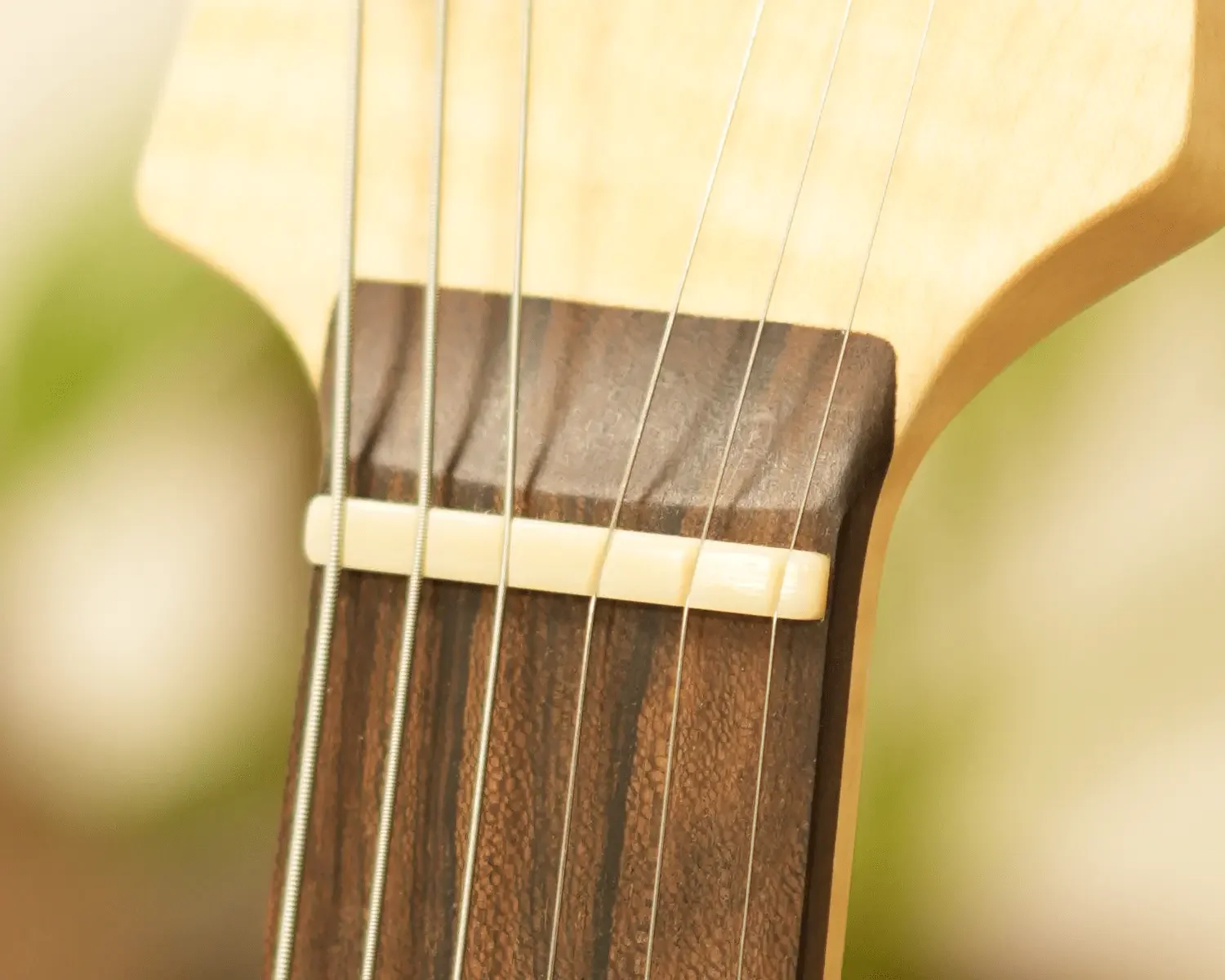

Der Knochensattel in der Tasche im Griffbrett.
Das Griffbrett hat insgesamt 22 Bünde aus Neusilber und die Mensur liegt mit 640 mm zwischen Fender und Gibson. Als Griffbrettradius haben wir die klassischen 12 Zoll verwendet.
Die eingelassenen Inlays sind aus weißem Perlmutt. Als Muster haben wir uns für die römischen Zahlen des jeweiligen Bundes entschieden, auf dem sie sitzen. Wie üblich haben wir zum Schluss das Griffbrett mit Lemonoil behandelt.

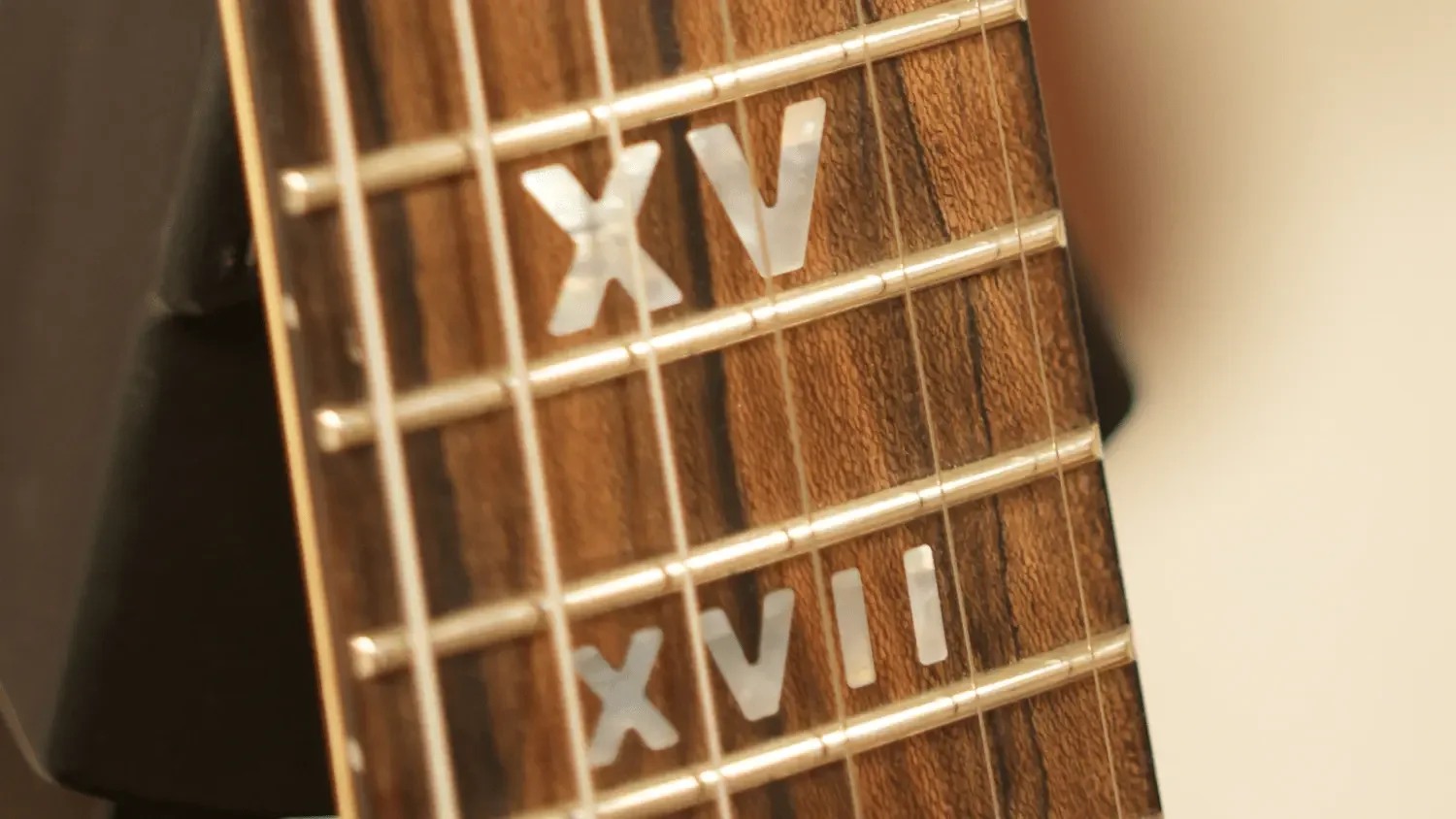

Zu sehen sind die Inlays der Bünde 15 (XV) und 17 (XVII).
Feedback und Reviews zur E-Gitarre
Bis jetzt haben nur wenige ausgewählte Gitarristen die E-Gitarre probe gespielt. Du hast Interesse? Schreib uns an unter kontakt@apollonguitars.de.
